Spänebrikettieranlage
Die Brikettieranlage kann unter ein Spänesilo positioniert werden. Die Holzspäne gelangen über eine Zellenradschleuse in den Zwischenbehälter.
Der Füllstand im Zwischenbehälter wird über einen Füllstandmelder kontinuierlich gemessen. Ein Mischer gewährleistet eine stete Zufuhr von Holzspänen zur Förderschnecke. Diese befördert die Späne in die Presskammer, die von unten durch einen Hydraulikzylinder geschlossen wird. Nach programmierter Füllzeit bzw. Vollmeldung werden Mischer und Förderschnecke abgeschaltet. Ein hydraulischer Presskolben, gesteuert über einen Drucksensor, komprimiert die Späne in der Presskammer zu Briketts. Durch weitere vollautomatische Prozesse wird der Holzspänebrikett aus der Presskammer herausgeschoben und in den Vorratsbehälter befördert.
Vorteile:
- Volumenreduzierung bis 90%
- geringe Lagerungs- und Transportkosten
- Sortenreine Lagerung von recycelbaren Rohstoffen
- Brenneigenschaften der Biomasse werden erhöht
- Feuerung von Feststoffheizungen mit Holzspänebriketts
- umweltfreundliche Brikettierung ohne Bindemittel
Technische Daten (Änderungen vorbehalten)
Brikettdurchmesser: 60 oder 80 mm
Brikettlänge: 40 – 80 mm (materialabhängig)
Leistung: 30 – 60 kg/h (materialabhängig) bei Æ 60 mm / 60 – 100 kg/h (materialabhängig) bei Æ 80 mm
Steuerung:
Stromversorgung: 400 V (AS), 50 Hz
Programmierung: Siemens S7/100
Hydraulikaggregat: 7,5 kW, 16 l/min
Förderschnecke: 0,75 kW
Mischer: 0,75 kW
Sensoren
Füllstandmelder: 1 x Drehflügel, 24 V(DC) // 1 x kapazitiver Füllstandsmelder, 24 V (DC)
Näherungsschalter: 2 x induktiver Sensor, 24 V (DC)
Drucksensor: pmax: 250 bar (optional)
Mechanische Bauteile:
Hydraulikzylinder: 125/70-550, pmax =250 bar
Hydraulikzylinder: 125/70-200, pmax =250 bar
Hydraulikzylinder: 32/18-200, pmax =250 bar
Hydraulikventil: 2 x 4/3-Wegeventil NG-10, 24 V (DC) // 2 x Differentialschaltung NG-10
Hydraulikventil: 1 x 4/3-Wegeventil NG-6, 24 V (DC) // 1 x Drosselrückschlagventil NG-6
Hydraulikventil: 1 x 4/2-Wegeventil NG-6, 24 V (DC)
Gewicht: 1000 kg
Maße (BxHxT): 1000 x 2000 x 500 mm

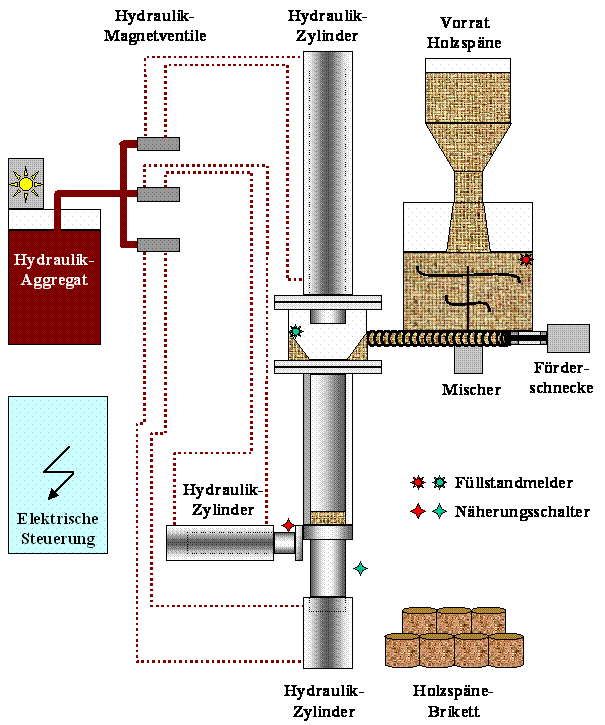

Schematische Darstellung:

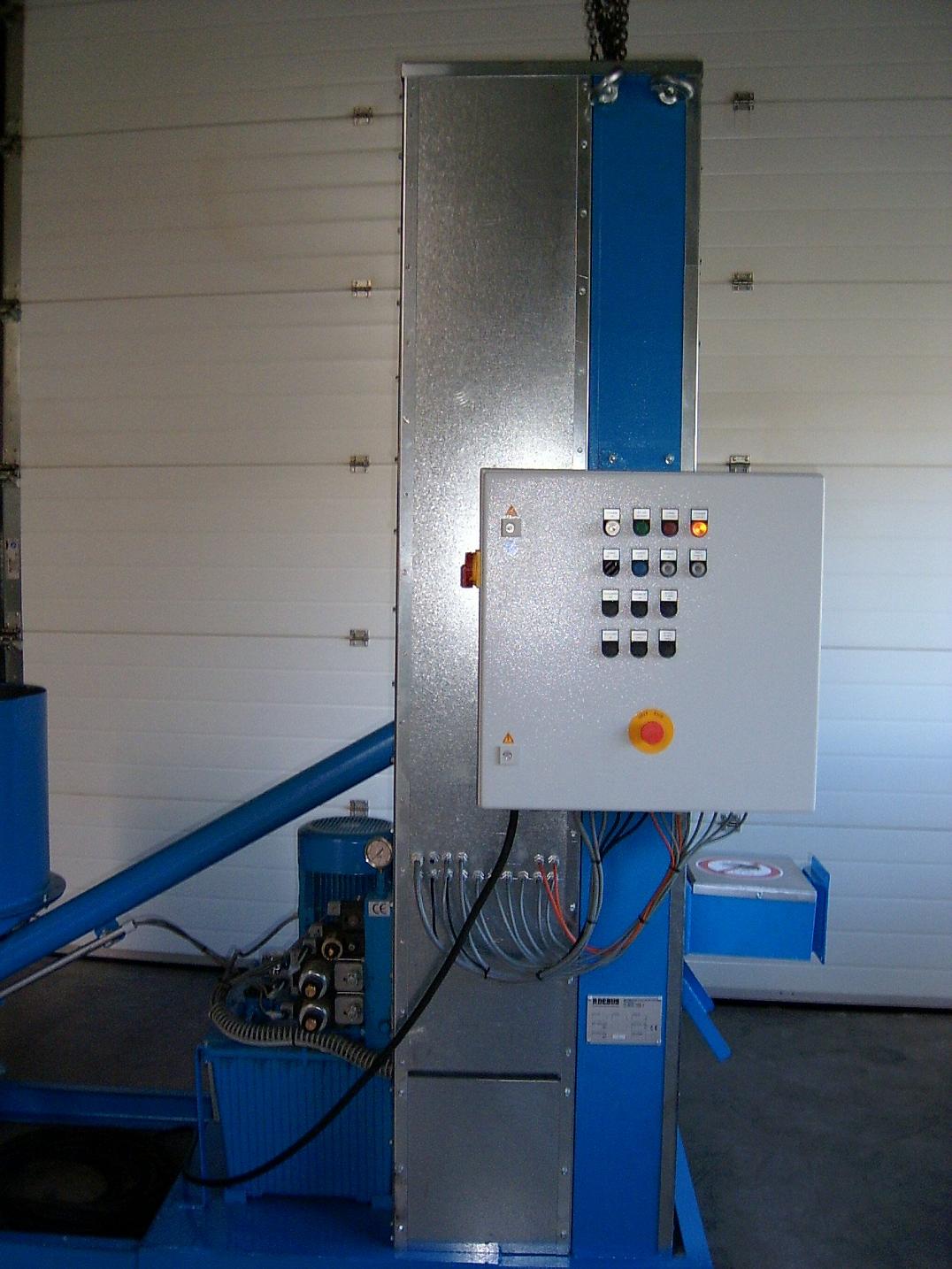

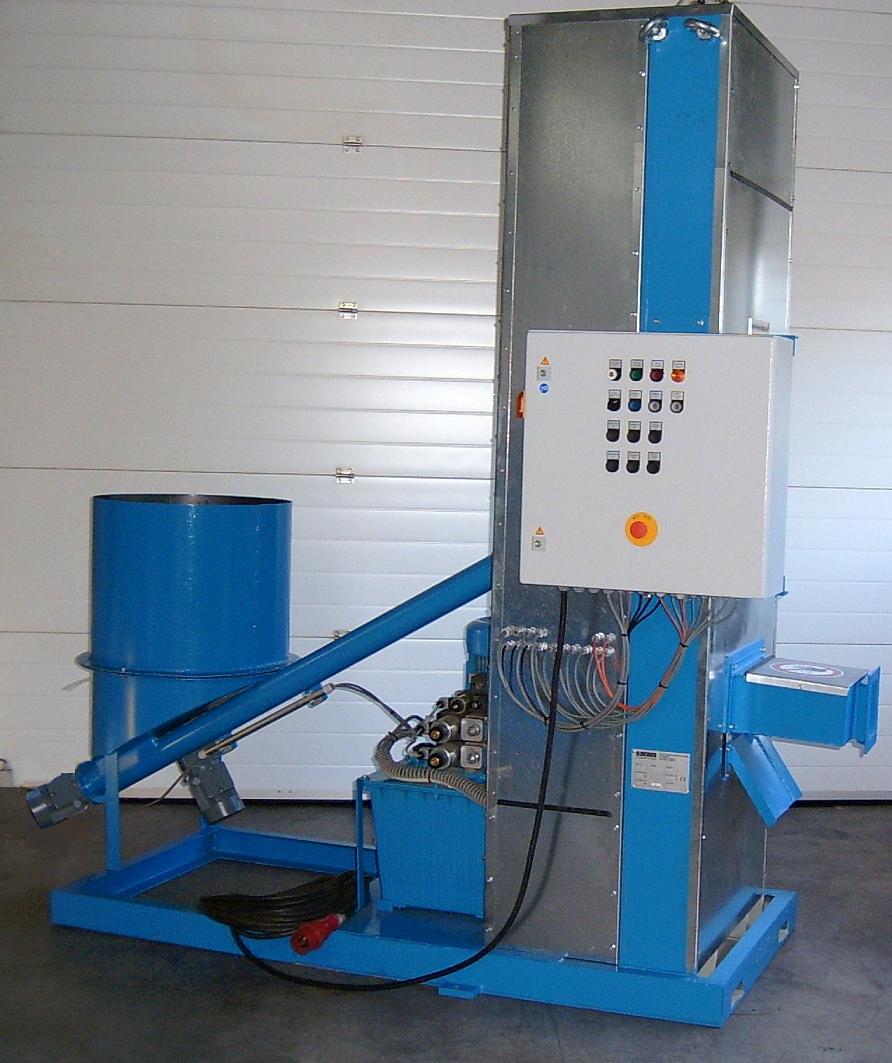

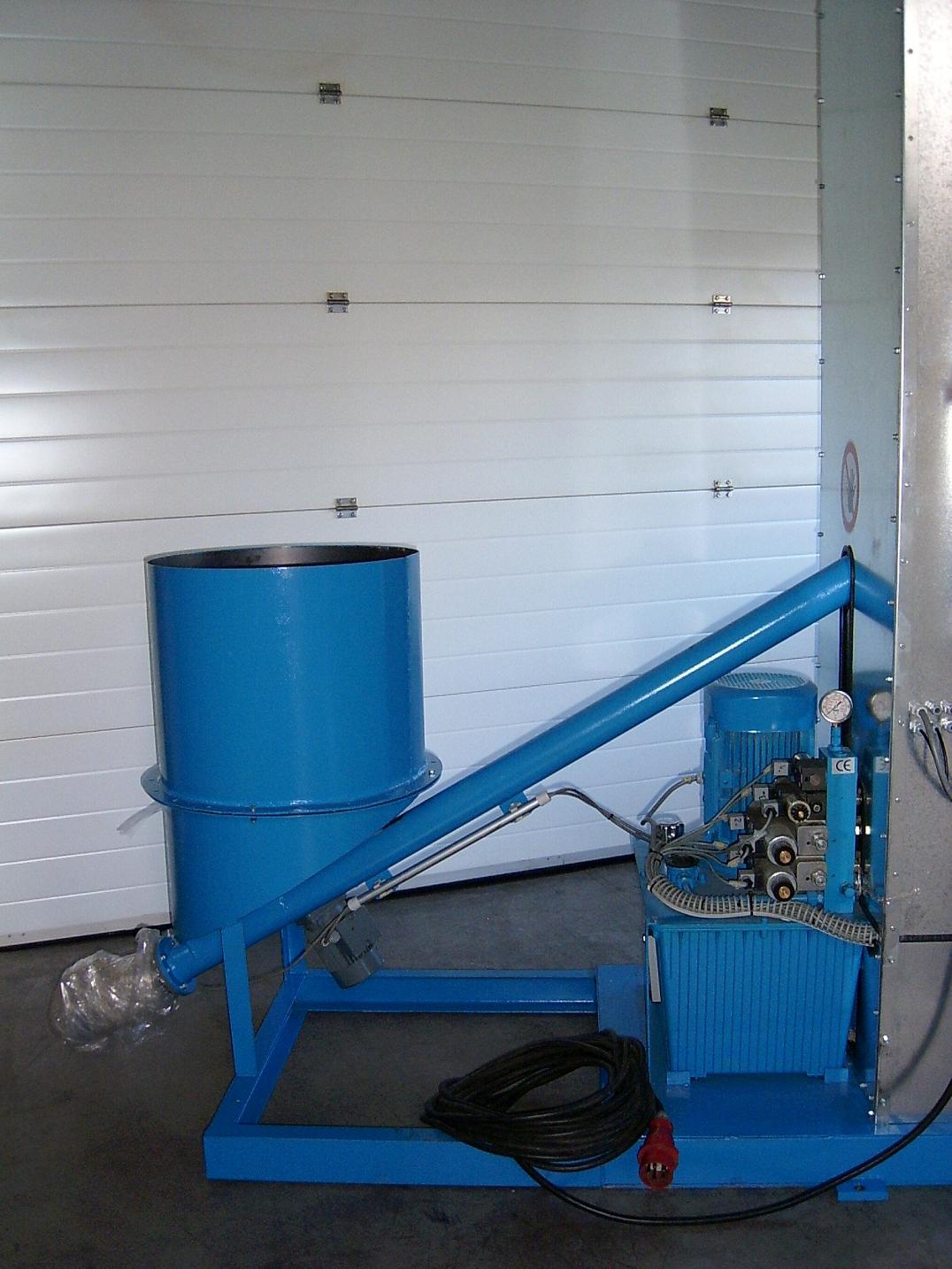

Bilder:
