Staubverladesystem

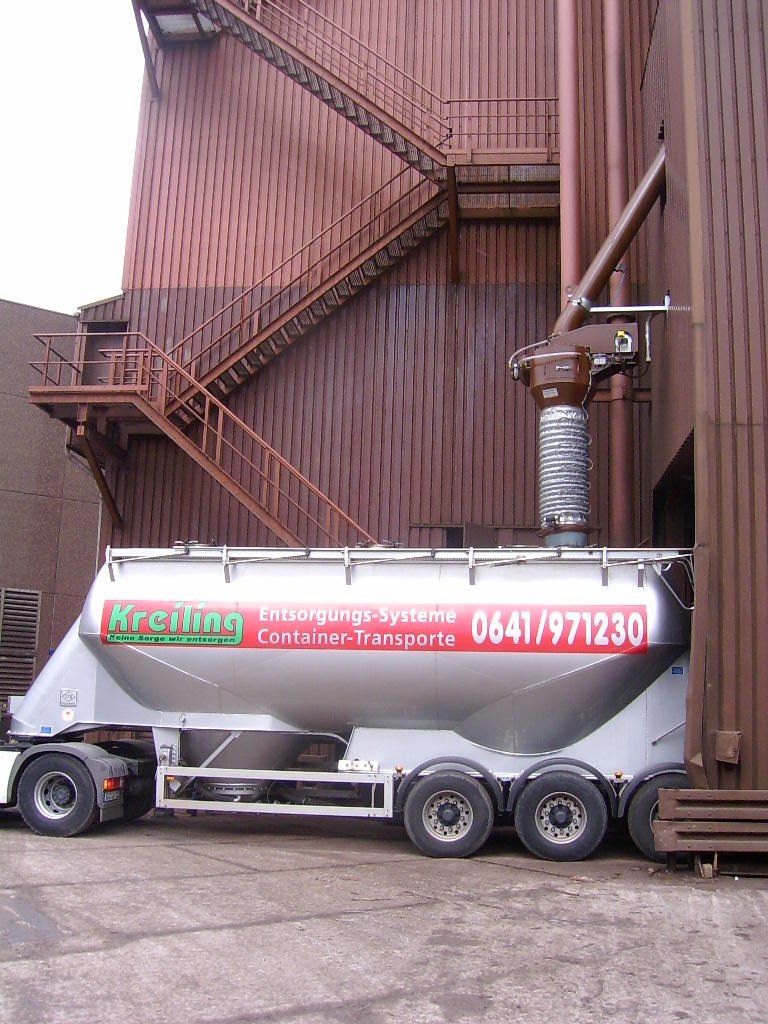

Unser Staubverladesystem ermöglicht ein staubfreies Verladen von Filterstäuben aller Art. Der unter dem Staubsilo angebrachte Verladebalg erlaubt das Verladen von Filterstäuben über einen Fülldom direkt in Silo-Lkws oder Silo-Güterwagons. Somit kann der hochwertige Filterstaub fachgerecht transportiert und recycelt werden.
Eine Verladeautomatik erlaubt dabei ein kontinuierliches Befüllen des Fahrzeuges, wobei eine Füllstandssonde am Verladekopf das automatische Beenden des Füllvorgangs gewährleistet. Das Filtersystem im oberen Teil der Verladeeinrichtung ermöglicht eine absolut staubfreie Verladung. Der Verladebalg ist witterungsbeständig und sowohl mechanisch wie elektrisch hochwertig ausgestattet.
Leistungsmerkmale:
- Umweltgerechtes, staubfreies Verladen von Filterstäuben,
- Verladeleistung von ca. 150t/h,
- witterungsbeständig,
- mechanisch und elektrisch hochwertig ausgestattet,
- wartungsarm und
- äußerst zuverlässig.
Funktionsbeschreibung

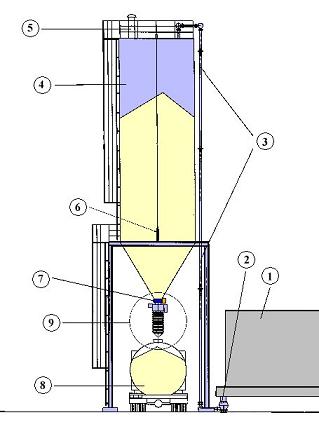

Das Medium Staub, das sich im unteren Bereich der vorhandenen Filteranlage (1) (Bild 1) ansammelt, wird entweder direkt in den Big-Bag oder über eine Förderschnecke ausgetragen. Dies verursacht erhebliche Kosten bzw. Verunreinigungen.
Nachfolgend wird eine mit der neuesten Technik ausgerüstete Staubverladung – Silofahrzeug für staubfreies Verladen von Filterstäuben aller Art – in Kurzform beschrieben:

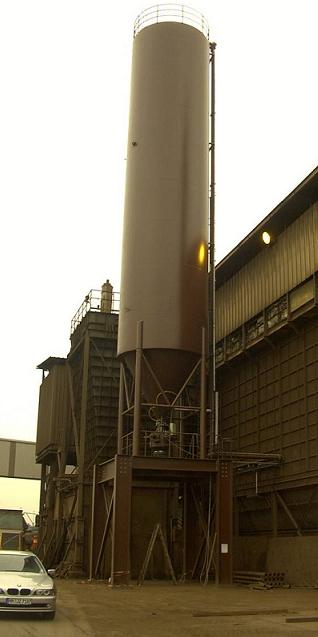

Der austretende Filterstaub wird einem pneumatischen Fördergefäß (2) zugeführt, das den Filterstaub über eine Rohrleitung (3) zu einem Staub-Vorratssilo (4) transportiert. Dieses Staubvorratssilo kann den doppelten Inhalt eines Silofahrzeuges aufnehmen und ist mit einem Filter (5) bestückt. Der Füllstand des Staubvorratssilos wird über eine Seilsonde (6) gemessen und ist entweder in „%“, „t“ oder „m“ im Anzeigegerät ablesbar.

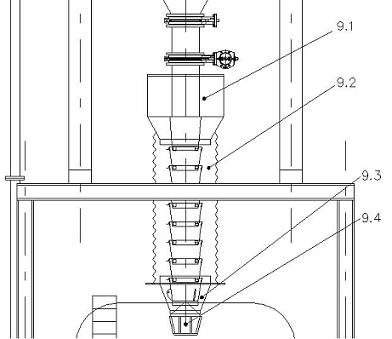

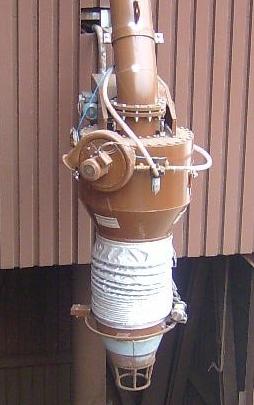

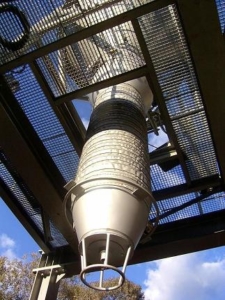

Am Siloauslauf ist eine pneumatische Absperrklappe (7) montiert, die für eine einwandfreie Befüllung des Silofahrzeuges (8) sorgt. Unterhalb der pneumatischen Absperrklappe befindet sich das Herzstück unserer Anlage, der Verladebalg (9). Im oberen Teil des Verladebalges ist ein Filtersystem (9.1) (Bild 2) eingebaut, das für eine absolut staubfreie Verladung sorgt. Über eine flexible Fülleinheit (9.2) gelangt das Schüttgut über einen Fülldom in das Silofahrzeug. Die Verladeautomatik erlaubt ein kontinuierliches Befüllen des Fahrzeuges. Eine Füllstandssonde (9.3) am Verladekopf (9.4) gewährleistet das automatische Beenden des Füllvorgangs. Zudem ist der Verladebalg witterungsbeständig und sowohl mechanisch wie elektrisch hochwertig ausgestattet.
Ein Steuertableau für den Bediener mit einem übersichtlichen Bedienfeld wird in greifbarer Nähe des Bedieners angebracht.
Die vorgenannte Anlage „Staubsilo-Staubverladung“ erbringt eine Verlade-Leistung von ca. 150 t/h und arbeitet absolut staubfrei.
Technische Daten (Änderungen vorbehalten)
Füllleistung: produktabhängig, 150 – 200 t/h
Gesamtlänge: von 1500 mm bis ca. 4000 mm
Absperrschieber: Pneumatische Absperrklappe mit Drehantrieb (DN 300)
Winde:
Leistung: 0,55 kW, 230 V, 50 Hz,
Bremsmotor
Seilgeschwindigkeit: 6 m/min
Seildurchmesser: 6 mm
Verladeschlauch: Außen: je nach Produkt Neopren, Kevlar // Innen: konische Blechtassen
Filter:
Filterfläche: 9,6 m²
Filtersteuerung: Pulssteuerung mit 4 integrierten Steuerventilen und variablen Pausezeiten
Ventilator: 1000 m³/h
Leistung: 1,1 kW, 400 V
Vibrationsmotor:
Leistung: 0,2 kW, 230/400 V
Aufsetzkonus: Neopren-beschichteter Außlaufkonus
Steuerung:
Stromversorgung: 400 V (DS), 50 Hz
Schalterspannung: 230 V (AC), 50 Hz
Ventilspannung: 24 V (DC)
Füllstandsmelderspannung: 230 V (AC), 50 Hz
Vibrationsmotor: 230 V (AC), 50 Hz
Programmierung: Siemens S7/100
Pneumatische Versorgung: Pressluft, 6 bar, öl- und wasserfrei

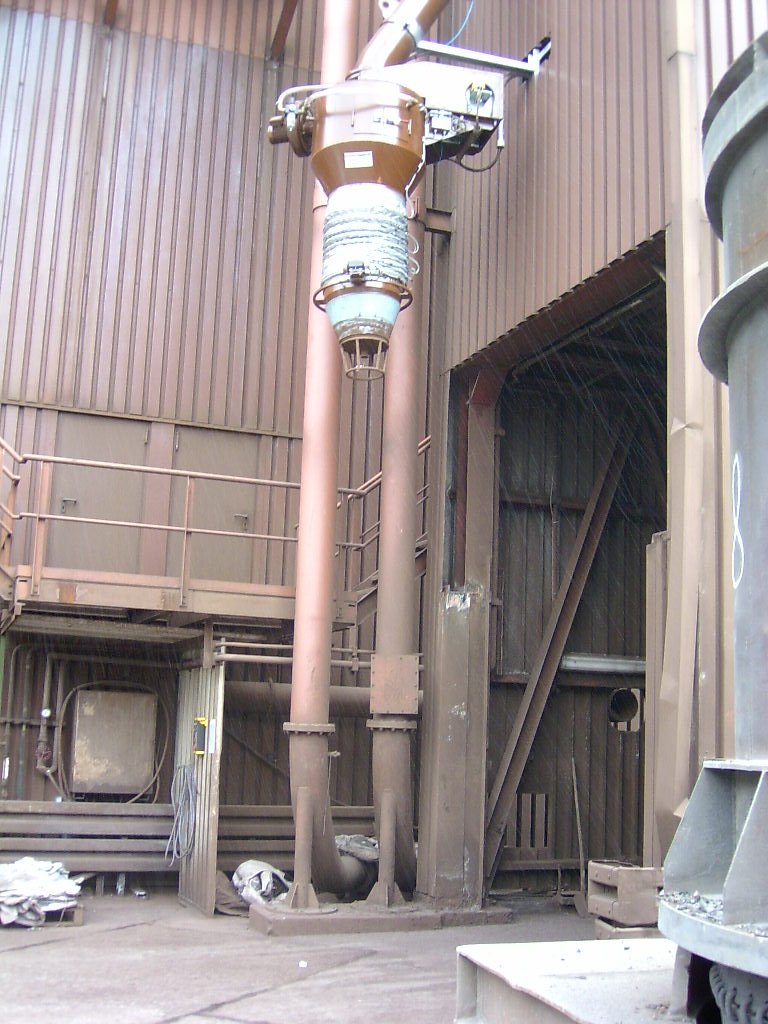

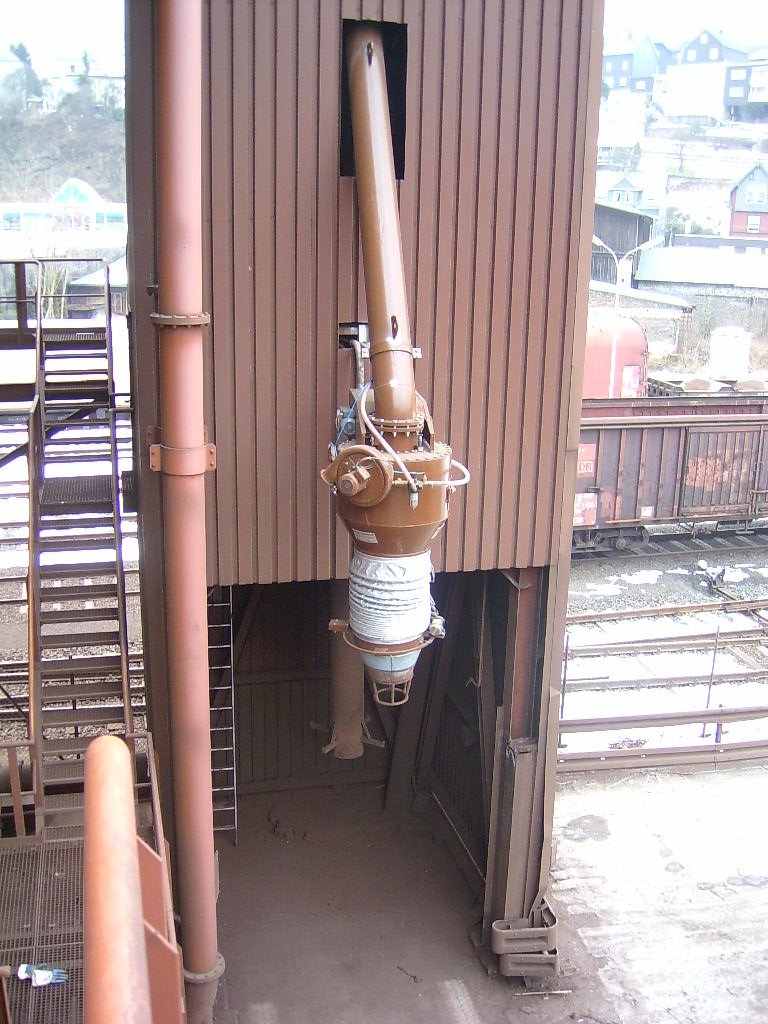

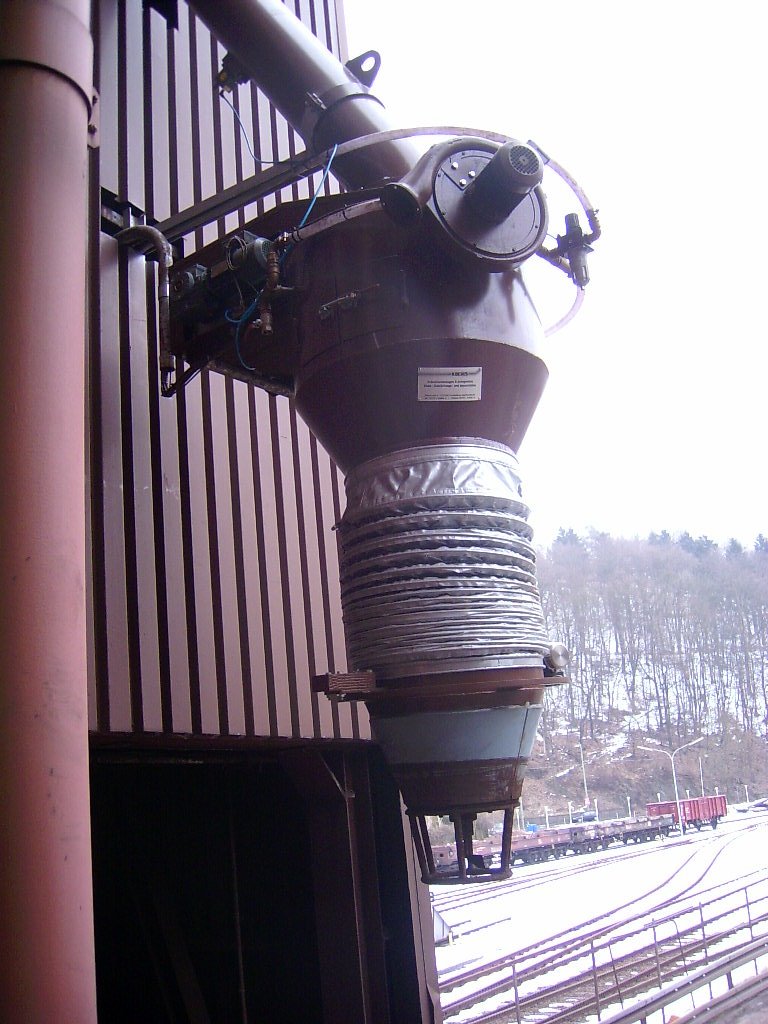

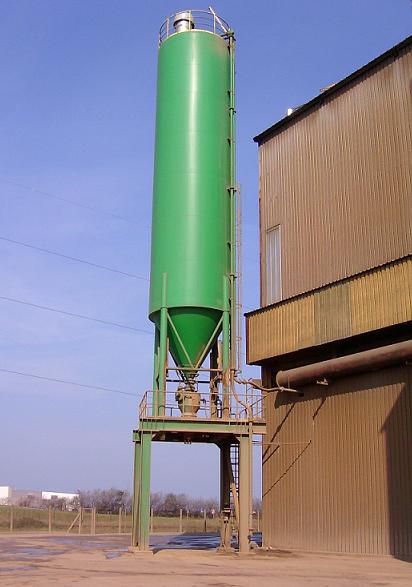

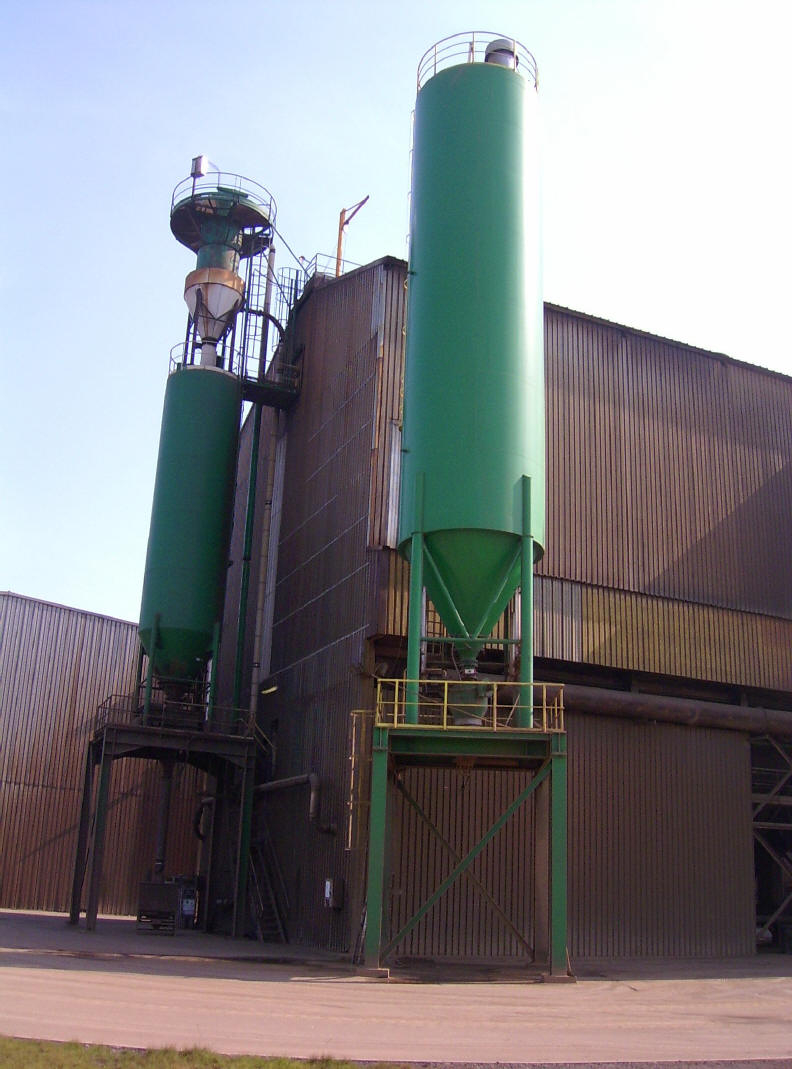

Anwendungsbeispiele
Unser Angebot umfasst dabei die Entwicklung, Konstruktion, Fertigung, Montage und Inbetriebnahme der Bauteile, sowie die Ersatzteilversorgung der auf Ihre Anforderungen zugeschnittenen Anlage.
